| الاسم التجاري: | Yuanhui |
| رقم الطراز: | YJLV YJLV22 YJLV32 |
| الـ MOQ: | 100 متر |
| السعر: | $3.25/meters 100-999 meters |
| تفاصيل التعبئة: | التعبئة رمح الحديد |
| شروط الدفع: | T/T |
1. الامتثال للمعايير:
يتوافق الكابل مع معيار IEC 60227، وهو معيار معترف به دوليًا للكابلات والأسلاك الكهربائية الذي وضعته اللجنة الكهروتقنية الدولية.
وهذا يضمن أن الكابل يفي بمتطلبات الجودة والسلامة العالمية للكابلات الكهربائية، مما يوفر أداءً موثوقًا به في مختلف التطبيقات.

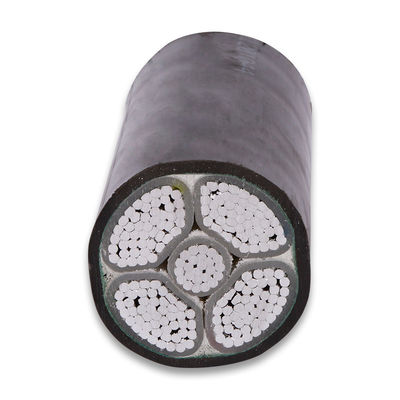

2. مواصفات الموصل:
يتميز بموصل من الألومنيوم. الألومنيوم مادة فعالة من حيث التكلفة للموصلات ومناسبة لنقل الطاقة حيث يلزم حمل كميات كبيرة من التيار.
يشير 4*240 مم2 إلى وجود أربعة موصلات، كل منها بمساحة مقطعية تبلغ 240 ملم مربع.
تسمح هذه المساحة المقطعية الكبيرة نسبيًا للكابل بالتعامل مع أحمال التيار العالية، مما يجعله مثاليًا لأنظمة توزيع الطاقة متوسطة إلى واسعة النطاق.
3. عزل XLPE:
أ. العزل الخاص بالكابل مصنوع من البولي إيثيلين المتشابك (XLPE). XLPE مادة عازلة فائقة ذات خصائص عزل كهربائي ممتازة.
لديها قوة عزل عالية، مما يعني أنها يمكن أن تمنع بشكل فعال تسرب التيار الكهربائي وتضمن النقل الآمن للكهرباء.
ب. يتمتع XLPE أيضًا بمقاومة جيدة للحرارة. يمكن للكابل أن يعمل في درجة حرارة طبيعية تصل إلى 90 درجة مئوية، ويمكنه تحمل درجات الحرارة المرتفعة على المدى القصير أثناء ظروف الدائرة القصيرة، مما يضمن استقرار وموثوقية إمدادات الطاقة حتى في الحالات غير الطبيعية.
ج. بالإضافة إلى ذلك، XLPE مقاوم للرطوبة والمواد الكيميائية والعوامل البيئية الأخرى، مما يساعد على إطالة عمر خدمة الكابل في بيئات العمل القاسية المختلفة.
4. تصنيف الجهد:
الجهد المقنن للكابل هو 0.6/1 كيلو فولت. وهذا يعني أنه مناسب للاستخدام في أنظمة توزيع الطاقة ذات الجهد المنخفض، مثل المصانع الصناعية والمباني التجارية والمناطق السكنية. يمكنه نقل الطاقة الكهربائية بأمان بجهد ضمن هذا النطاق، مما يوفر إمدادًا ثابتًا للطاقة لمختلف المعدات والأنظمة الكهربائية.
5. مجالات التطبيق:
نظرًا لأدائه ومواصفاته الممتازة، يستخدم هذا الكابل على نطاق واسع في أنظمة توزيع الطاقة تحت الأرض، حيث يكون محميًا من التلف الميكانيكي الخارجي والتأثيرات البيئية.
وهو مناسب أيضًا للاستخدام في محطات الطاقة ومواقع البناء والمرافق الصناعية والتجارية الأخرى التي تتطلب نقل طاقة موثوق به.
|
المقطع العرضي الاسمي المقطع
|
القطر الإجمالي المرجعي للكابل | السماح بـ A mpacily | الوزن المرجعي للكابل | ||||
| أ | |||||||
| في الهواء | في الأرض | ||||||
| مم² | مم | CU | AL | CU | AL | كجم/كم | |
| 4X2.5 | 11.8 | 29 | 22 | 38 | 29 | 211 | 148 |
| 4X4 | 13.0 | 38 | 29 | 50 | 38 | 283 | 182 |
| 4X6 | 14.2 | 49 | 37 | 62 | 47 | 376 | 225 |
| 4X10 | 16.7 | 67 | 50 | 84 | 63 | 567 | 314 |
| 4X16 | 19.1 | 88 | 66 | 109 | 82 | 829 | 424 |
| 4X25 | 23.2 | 119 | 90 | 142 | 107 | 1249 | 618 |
| 4X35 | 25.5 | 146 | 110 | 170 | 129 | 1689 | 804 |
| 4X50 | 26.2 | 173 | 128 | 201 | 151 | 2146 | 916 |
| 4X70 | 28.9 | 218 | 164 | 245 | 185 | 2944 | 1219 |
| 4X95 | 32.5 | 271 | 201 | 294 | 223 | 3903 | 1559 |
| 4X120 | 35.9 | 315 | 234 | 333 | 253 | 4967 | 1956 |
| 4X150 | 40.2 | 366 | 272 | 374 | 321 | 6133 | 2413 |
| 4X185 | 44.4 | 422 | 315 | 421 | 481 | 7600 | 3008 |
| 4X240 | 49.4 | 486 | 377 | 489 | 425 | 9743 | 3784 |
| 4X300 | 56.0 | 569 | 440 | 555 | 12271 | 4716 | |
| 4X400 | 67.9 | 686 | 628 | 16248 | |||
|
